組態王軟件與S7-1200

無線MODBUS通信方案

本方案是組態軟件與西門子 S7-1200進行無線 MODBUS 通信的實現方法。此方案可以作為西門子 S7-1200與組態軟件的無線 MODBUS 通信實例。在本方案中采用了西門子PLC專用無線通訊終端——DTD434MC，作為實現無線通訊的硬件設備。

一、方案概述

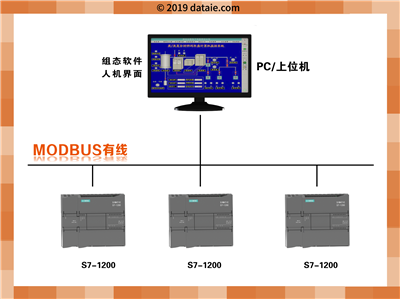

1.有線 MODBUS 網絡

組態王配置為標準 MODBUS 主站，西門子 PLC 使用 MODBUS 庫文件配置為 MODBUS 從站，使用簡單方便，不必深入理解 MODBUS 協議細節，即可完成通信。在本方案的基礎上可以進一步對實際應用進行擴展。

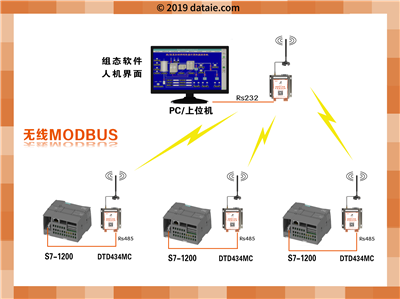

2.無線 MODBUS 網絡

通過西安達泰電子 DTD434MCC 方便實現無線 MODBUS 網絡，無需更改網絡參數直接替換有線連接。

二、組態王實現MODBUS主站

試驗設備及其接線

l 組態軟件：組態王 6.55

l DTD434MC

Rs232延長線

1. DTD434M與電腦接線

   用Rs232延長線，兩端分別連接無線通訊終端和電腦的Rs232接口。

2.新建組態王工程

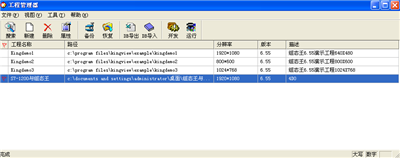

打開組態王工程管理器，菜單欄點擊搜索，彈出新建工程向?qū)υ捒?，點擊所要用的工程，如S7-1200與組態王，點擊下一步完成，新建工程被添加到工程管理中。如下圖所示：

三、S7-1200實現MODBUS從站

1.設備接線

用西門子PLC專用Rs485線，紅線接入無線通訊終端的A+接口；黑線接入無線通訊終端的B-接口；串口與S7-1200的串口連接。

2.創建設備

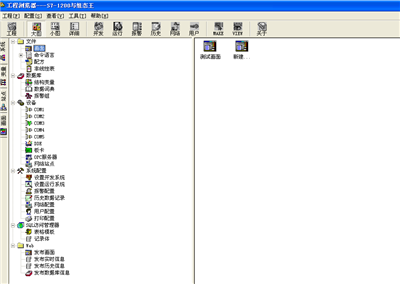

雙擊工程管理器中新建的工程，進入工程瀏覽器界面，選擇工程瀏覽器中的設備→

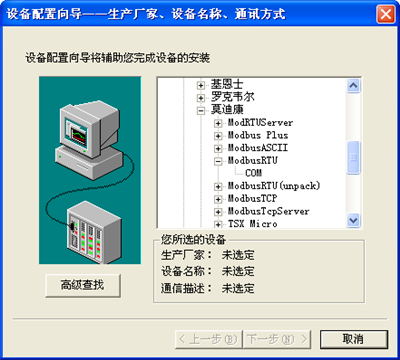

COM1→新建…進入設備配置向?qū)?，選擇 PLC→莫迪康→ModbusRTU→COM

點擊下一步，給設備命名，如DTD434，繼續點擊下一步，選擇計算機串口。

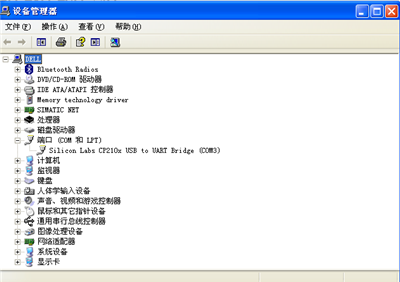

我的電腦右擊→屬性→硬件→設備管理器→端口 ，如下圖所示；

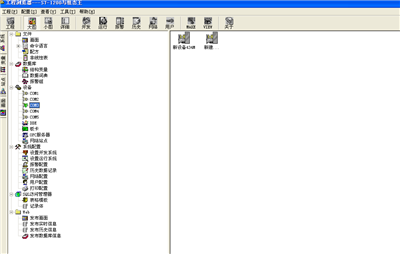

如本機串口使用 COM3，繼續下一步選擇 DTD434從站站號，如 2#，繼續下一步，創建設備完成，在設備區顯示新建的 DTD434 設備，如下圖所示：

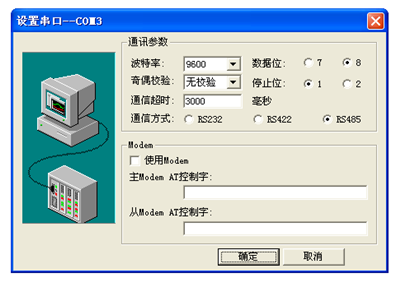

點擊串口3 更改與之對應的參數；波特率9600，數據位8，停止1，無校驗 ，

 通   訊方式RS485如下圖所示；

3.運行工程

左擊→雙擊 進入測試畫面，如下圖所示；

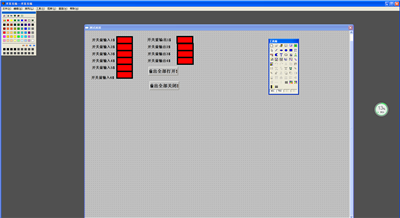

點擊測試畫面，調節里面的的參數，如下圖所示；

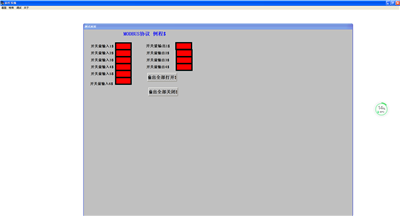

點擊文件切換到 View 點擊確認進入如下運行畫面；

四、通訊測試

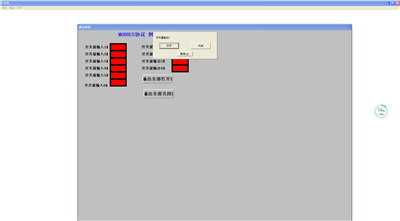

分別點擊開關量輸出1,2,3,4開關如下圖所示；

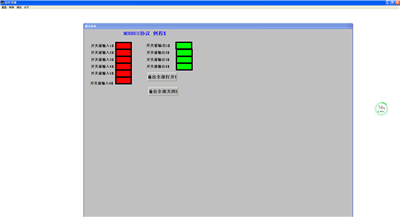

打開后開關量輸出則為綠色如下圖所示；

每打開一路開關量，與之相對應的S7-1200上的DO指示綠燈亮起，每關閉一路開關量，與之相對應的S7-1200上的DO指示綠燈熄滅，則通訊正常。變量與畫面進行變量映射組態軟件與西門子S7-1200有線通訊建立完成。

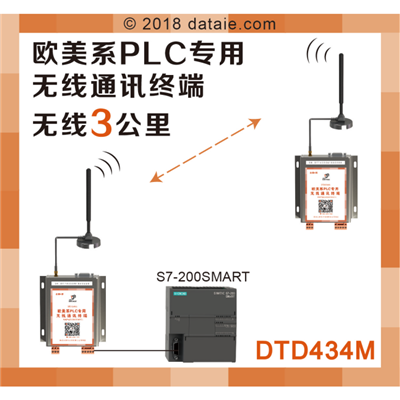

四、歐美系PLC專用無線通訊終端——DTD434MC

達泰4系無線數據通訊終端DTD434MC，內嵌RS232/RS485雙接口，可以直接替代RS232/RS485等傳統有線方案，無需編程。DTD434MC能與西門子PLC、組態軟件、人機界面、觸摸屏、測控終端等工控產品組成無線測控網絡，實現西門子無線PPI協議、無線MODBUS協議的組態，為工業測控領域提供了中短距離無線通訊的簡單高效解決方案。大大縮短工程項目時間，徹底解決有線方案施工繁瑣、設備后期維護成本高等難題，并且在后期也不會產生運行費用。

■ 主 要 特 征:

◆ 直接代替有線RS485方案，實現無線組網通訊；

◆ 全數字無線加密方式，保證數據安全可靠；

◆ 直流9~24V寬電源電壓供電，平均工作電流小于50mA；

◆ 精美鋁合金外殼：120×105×30mm，4個條形安裝固定孔；

◆ 通信接口：RS232/RS485；

◆ 傳輸距離：10KM范圍內可選；

◆ 支持標準串口協議：Modbus RTU協議、PPI協議。
