產品詳細介紹

無需挖溝布線，與日系PLC配套使用直接替代有線RS485網絡 、無線距離可達3公里！

產 品 概 述:
技術服務電話：13892831469
 PLC的種類繁多，品牌大多分為歐系、美系、日系。日系PLC品牌有三菱、歐姆龍、松下公司等，而日本的PLC技術是由美國引進的，對美國的PLC產品有一定的繼承性，但日本的主推產品定位在小型PLC上。

DTD435M是針對日系PLC的通訊特點而開發的專用工業級無線通訊產品，達泰4系無線數據通訊終端內嵌RS232/RS485雙接口，自適應三菱N：N：協議、歐姆龍HOST Link協議，臺達及永宏等Modbus RTU協議。

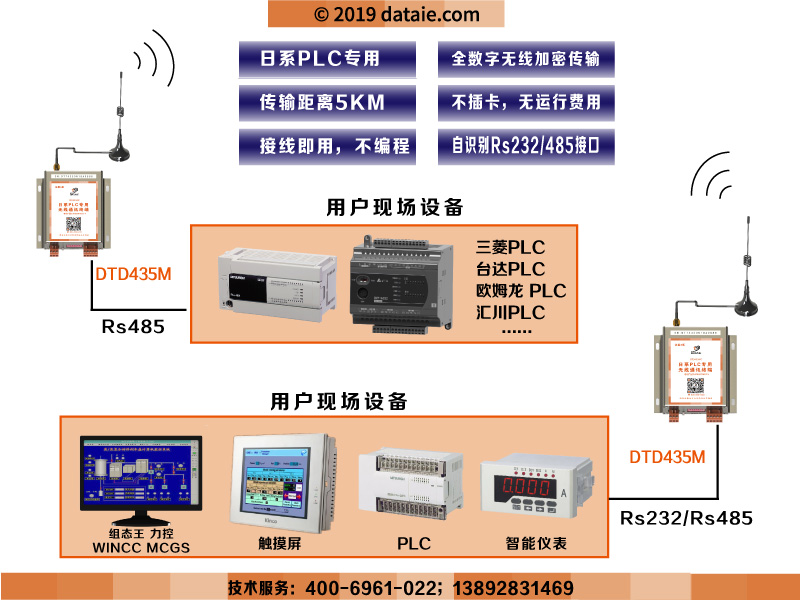

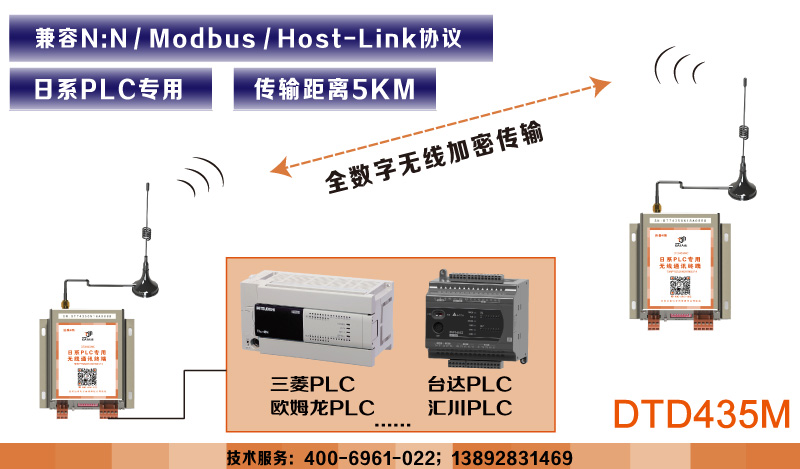

DTD435M能與日系PLC組成無線測控網絡，無線可靠傳輸距離達到3公里以上，DTD435M可以穿墻繞射，集成EMI抗干擾濾波單元，經過了八年以上工業現場運行考驗，可確保工作于各種惡劣環境工業場合長期運行。

訂 貨 信 息:

技術服務電話：13892831469

DTD435M達泰4系無線數據通信終端共同特征：

◆ 精美鋁合金外殼，120×105×30mm，4個條形安裝固定孔；

◆ 同時具有RS232和RS485接口，自動識別通信接口；

◆ 適合三菱PLC、匯川PLC等N：N協議；

◆ 適合歐姆龍PLC的HostLink協議、臺達、永宏等MODBUS協議；

型號說明：

◆ DTD435MA,DTD435MB,DTD435MC表示固定波特率9600bps,8,N/E,1

◆ DTD435MA-V96，V表示參數可調，最高波特率9600bps（4800,2400,1200可選）,8/7,N/E,1

◆ DTD435MA-V192，V192表示最高波特率19200bps（9600,4800,1200可選）,8/7,N/E,1

◆ DTD435MC-V384，V384表示最高波特率38400bps（19200,9600,1200可選）,8/7,N/E,1

主 要 特 征 :
◆ 可以與三菱FX系列、歐姆龍及臺達等日系PLC配套，代替有線的RS485網，實現無線組網

◆ 有效無線傳輸距離可選擇：200米、1000米、3公里

◆ 全數字無線加密傳輸方式；無運行費用，不用插卡；

◆ 直流9-24V寬電源電壓供電，內含EMI電源濾波單元，平均工作電流小于50mA

◆ 精美鋁合金外殼：120×105×30mm，4個條形安裝固定孔

◆ 通信接口：RS232/RS485自適應，可選9600bps/19200bps/38400bps

◆ 支持串口協議：三菱編程協議及N:N協議、臺達等 Modbus RTU協議、歐姆龍HOST Link協議

◆ 達泰無線PLC產品專利號為 ZL 201020111357.4

◆ 十年工業現場運行考驗：內嵌EMI抗干擾單元，可確保工作于各種惡劣環境工業場合長期運行

用 戶 實 例：

技術服務電話：13892831469

◆ 郴州遠大住宅工業集團，攪拌站送料斗無線系統，200m【點擊進入方案】

◆ 油氣管道輸送安全國家工程實驗室，中俄天然氣戰略管線項目,1KM【點擊進入方案】

◆ 上海原能細胞生物低溫設備有限公司，三菱PLC和西門子PLC無線通訊，100米

◆ 重慶宏曠電子科技有限公司，三菱FX系列PLC之間無線，200M

◆ 深圳市瑞興達機械設備有限公司，三菱FX系列PLC之間無線通訊

◆ 濟南普瑞精密儀器有限公司，松下PLC與485設備之間

◆ 彰武永紅機械制造有限公司，三菱PLC之間，100m

◆ 大鐘農場廣源畜牧，多臺三菱PLC之間無線通訊，400米

◆ 上海旺欣豆制品設備有限公司，臺達PLC之間無線通訊 ，200米

◆ 濰坊星美生物科技股份有限公司，多臺三菱PLC之間無線通訊，400米

◆ 大洋泊車股份有限公司，三菱FX3u-PLC之間數據無線傳輸，200米

◆ 河南平高電氣股份有限公司環保科技,隧道里3臺移動的三菱PLC的N:N無線通訊

◆ 山東臨工工程機械有限公司，歐姆龍PLC之間無線通訊

◆ 佛山市泓爾水處理設備有限公司，污水處理廠環境監測

◆ 江蘇小鷹豆制食品有限公司，三菱FX之間

◆ 江蘇金秋竹集團有限公司，三菱PLC的N:N協議

◆ 東莞市泉盛機械設備有限公司，F(xiàn)X3G和3U無線通訊

◆ 青島佳友精密機械有限公司，永宏P(guān)LC之間通訊

◆ 紹興市翌天工控設備有限公司，2臺臺達PLC與臺達屏通訊

◆ 安慶帝伯粉末冶金有限公司，電腦控制3臺分布的三菱PLC

◆ 山東臨工工程機械有限公司，歐姆龍plc之間的無線通訊

◆ 佛山市高威中正技術有限公司，三菱PLC一主六從N:N物料機的控制

◆ 張家港神鹿機械有限公司，三菱FX3U與威綸通觸摸屏的無線通訊

◆ 臨沂津魯五交化有限公司，歐姆龍CP1H之間的無線通訊

◆ 北京萬邦聯合科技股份有限公司，臺達PLC與觸摸屏之間的無線通訊

◆ 廣東交通職業技術學院，F(xiàn)X2N與MCGS觸摸屏之間的無線通訊

◆ 廊坊建設機械公司，起重機三菱PLC配套

◆ 蘇州浸滲機械設備有限公司，多臺三菱FX3U無線通信

◆ 濟南同達機械工程有限公司，產品配套

◆ 東莞市索康自動化設備有限公司，項目改造

◆ 蘇州炬鼎工業爐有限公司，觸摸屏與PLC之間無線通訊

◆ 荊州市啟航機電有限公司，PLC控制項目

◆ 上海硬石機電有限公司，匯川PLC之間的無線通訊

◆ 蘇州德里克斯自動化精機有限公司，三菱PLC無線控制

◆ 卡斯卡特(河北)貨叉有限公司，三臺FX3U之間的無線通信

◆ 廈門控維系統控制技術有限公司，PLC項目配套

◆ 杭州凱暢電力技術有限公司，智能儀表與FX3U的無線抄表

◆ 晉中市同江水文技術設備有限公司，臺達PLC與組態王之間的無線通訊

◆ 東莞市高原爐業有限公司，三菱PLC與觸摸屏之間的無線通訊

◆ 湖北益泰藥業股份有限公司，智能儀表與觸摸屏之間的無線通訊

◆ 衡水富科源叉車配件有限公司，5臺三菱PLC之間的N:N協議無線通訊

◆ 河北西斯派爾機械配件有限公司，叉車PLC無線控制

◆ 武漢黎賽科技有限責任公司，PLC改造項目

◆ 上海鑫灝自動化科技有限公司，三菱PLC無線組態

應 用 方 案：

技術服務電話：13892831469

■ MCGS觸摸屏和三菱fx3uPLC的無線通訊實例

■ 匯川PLC無線MODBUS通信方案

■ 8臺FX3U三菱PLC的無線網絡通訊方案

■ 三菱PLC的無線MODBUS通訊方案

■ 臺達觸摸屏與臺達PLC的無線通訊實例

本方案在工程中大量使用，用戶可以參考例程源碼編寫自己的應用程序。

【三菱PLC無線通訊方案匯總】

三菱PLC可以與組態王、力控、MCGS昆侖通態等主流組態軟件通訊，符合三菱編程協議；多臺PLC之間進行通訊符合N:N協議和MODBUS協議。

◆ 提供威綸觸摸屏和三菱FX-3U的485口的無線通訊工程實例程序源碼；

◆ 提供多臺三菱FX-2N及FX-3U相互之間的N：N通信程序源碼；

◆ 提供三菱PLC之間的MODBUS無線通訊例程程序源碼；

◆ 提供昆侖通態MCGS組態軟件與FX-2N的無線組態工程實例程序源碼。

【匯川及永宏P(guān)LC無線通訊方案】

匯川PLC與三菱PLC類似支持N:N協議，永宏P(guān)LC支持MODBUS協議，PLC編程協議。

◆ H1U匯川PLC的 MODBUS協議無線通信方案：2臺以上PLC之間的無線通信程序；

◆ 多臺H1U匯川PLC的N：N協議無線通信方案：3臺以上PLC之間的無線通信程序；

◆ H1U匯川PLC與組態軟件的無線通信方案：組態軟件及觸摸屏與PLC的無線通信程序；

◆ FATEK-FBS永宏P(guān)LC與顯控SamKoon觸摸屏的無線通訊實例。

【臺達PLC無線通訊方案簡介】

臺達PLC遵從MODBUS協議，可以組成一點（主機）對多點（從機）的無線PLC測控網絡。

◆ 提供臺達PLC和臺達觸摸屏無線通訊實例；

◆ 提供2臺臺達PLC的Modbus_RTU通訊例程；

◆ 提供PLC_DVP-80EH臺達PLC與達泰4系無線數據終端的無線通訊方案。

【歐姆龍PLC無線通訊方案】

歐姆龍PLC的無線通信組態工程實例，符合HostLink協議，MODBUS協議，PLC自由編程協議。

◆ 歐姆龍CP1H與昆侖通態的無線通信實例；

◆ 歐姆龍CP1H與組態王無線通信例程。

資 料 下 載：請加QQ876963800在線索取 :
DTD435M快速開始-點擊下載

【達泰4系】無線數據通訊終端DTD434M產品簡介V8.1—點擊下載

【西安達泰提供】DTD系列無線通訊方案指南

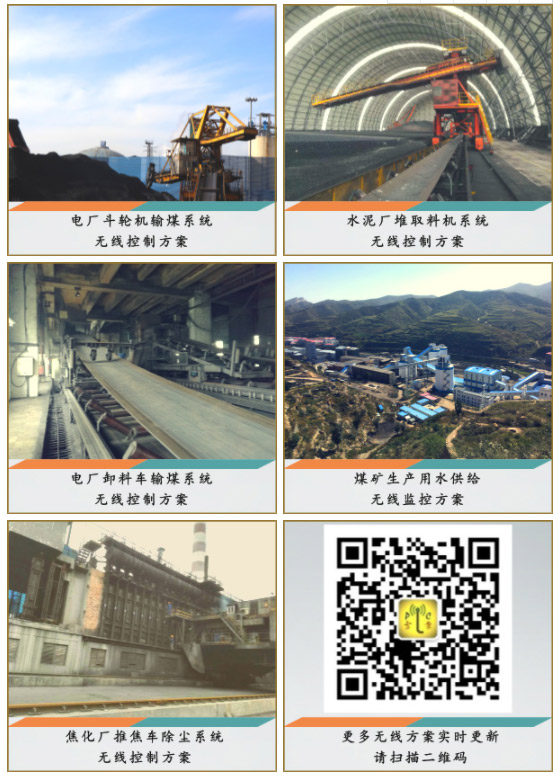

行 業 應 用:

技術服務電話：13892831469

產 品 描 述:
三菱PLC無線通信，遠距離無線收發模塊，工業級無線數據終端，工業級無線通訊數據終端，無線485模塊，PLC無線通訊模塊
